วาล์วนักบิน RCA3D2

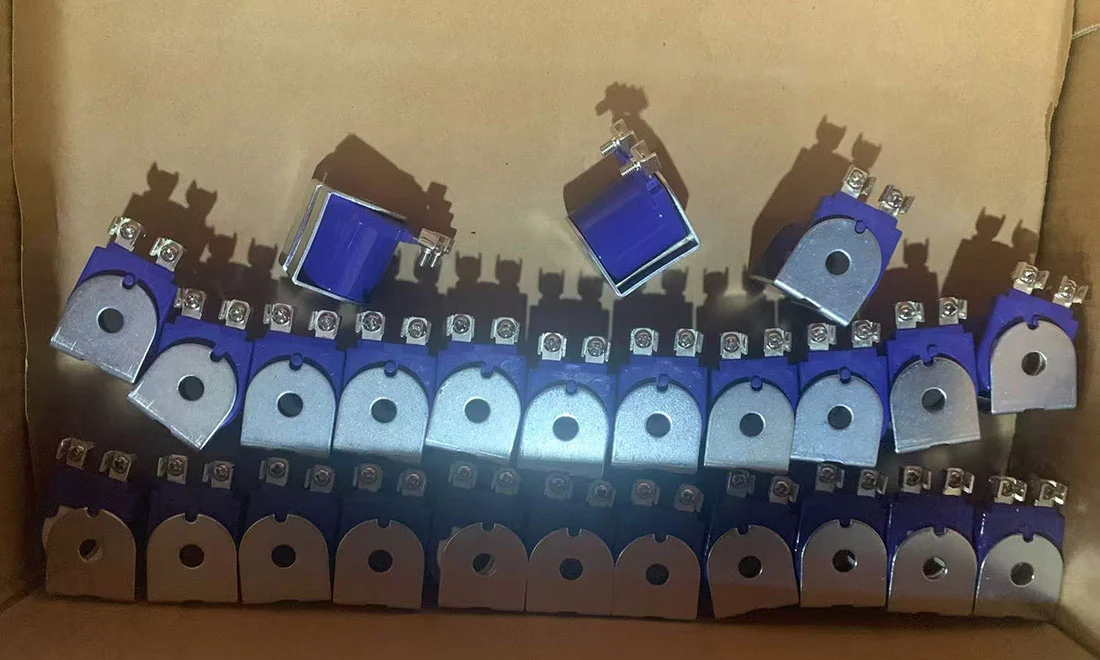

วาล์วนักบิน RCA3D2 เป็นที่รู้จักกันในชื่อ Q Solenoid Coil วาล์วนำร่องนั้นเหมาะสำหรับวาล์วพัลส์ประเภท Goyen ทั้งหมดวาล์วพัลส์ RCA3D Series และกล่องวาล์วชีพจร

ส่งคำถาม

รายละเอียดสินค้า

ขอบเขตแอปพลิเคชัน

วาล์วนักบิน RCA3D2 เหมาะสำหรับวาล์วชีพจรควบคุมนิวเมติกของ Goyen ทั้งหมดและเข้ากันได้กับระบบกำจัดฝุ่นพัลส์ต่าง ๆ ในสภาพแวดล้อม Goyen สิ่งนี้ทำให้มั่นใจได้ว่าสามารถทำงานได้อย่างเสถียรในสภาพที่รุนแรง

คำแนะนำการติดตั้งวาล์วนักบิน RCA3D2

1. ข้อกำหนดของรูติดตั้ง: หลุมติดตั้งสว่านที่มีเส้นผ่านศูนย์กลางของф19.3 - 19.4 มม. บนแผ่นติดตั้งของวาล์วนำร่อง

2. ความหนาของแผ่นติดตั้ง: ความหนาของแผ่นเหล็กติดตั้งต้องเกิน 1.5 มม. เพื่อให้แน่ใจว่ากำลังติดตั้ง

3. การปิดผนึกและการชุมนุม:

. ก่อนที่จะกระชับน็อตตรวจสอบให้แน่ใจว่ามีการติดตั้งโอริงอย่างเหมาะสมเพื่อรับประกันประสิทธิภาพการปิดผนึก

B.IT แนะนำให้รวบรวมขดลวดแม่เหล็กไฟฟ้าลงบนวาล์วนำร่องก่อนที่จะติดตั้งวาล์วนำร่องเพื่อปรับปรุงประสิทธิภาพการติดตั้ง

4. ข้อกำหนดของแรงดันไฟฟ้า: เพื่อให้แน่ใจว่าการทำงานปกติของวาล์วพัลส์แรงดันอินพุตของวาล์วโซลินอยด์จะต้องได้รับการบำรุงรักษาภายในช่วง -10% ถึง +15% ของแรงดันคอยล์

ข้อมูลจำเพาะวัสดุวาล์วนักบิน RCA3D2

ชิ้นส่วน	วัสดุ
ตัววาล์ว	อัลลอยอลูมิเนียมแบบหล่อ
ดันก้าน	304 สแตนเลส
เกราะ	สแตนเลส 430FR
วงแหวนปิดผนึก	ไนไตรล์ (ยางไนไตรล์)
ถั่ว	เหล็กคาร์บอนชุบสังกะสี
สกรู	302 สแตนเลส
หนีบ	เหล็กกล้าคาร์บอน (กดกลไก)

พารามิเตอร์การทำงาน

•ความกว้างของชีพจรที่แนะนำ: 50–500 มิลลิวินาที

•ช่วงเวลาชีพจรที่แนะนำ: 1 นาทีขึ้นไป

พารามิเตอร์ประสิทธิภาพของผลิตภัณฑ์

ตัวบ่งชี้ประสิทธิภาพ	รายละเอียดพารามิเตอร์
ค่าสัมประสิทธิ์การไหล	CV ＝ 0.32
แรงกดดันสูงสุดในการทำงาน	860 kPa
แรงดันขั้นต่ำในการทำงาน	0 kPa
อุณหภูมิการทำงานขั้นต่ำ	-40 ℃
อุณหภูมิการทำงานสูงสุด	82 ℃
ก๊าซที่ใช้บังคับ	อากาศปานกลางหรือก๊าซเฉื่อย

รายละเอียดรูปแบบการสั่งซื้อสินค้า

ขนาดพอร์ตรุ่น	ประเภทเธรด	ขนาดพอร์ตไอเสีย
RCA3D0	1/8” NPT	3.2 มม.
RCA3D1	1/8 "BSPP	3.2 มม.
