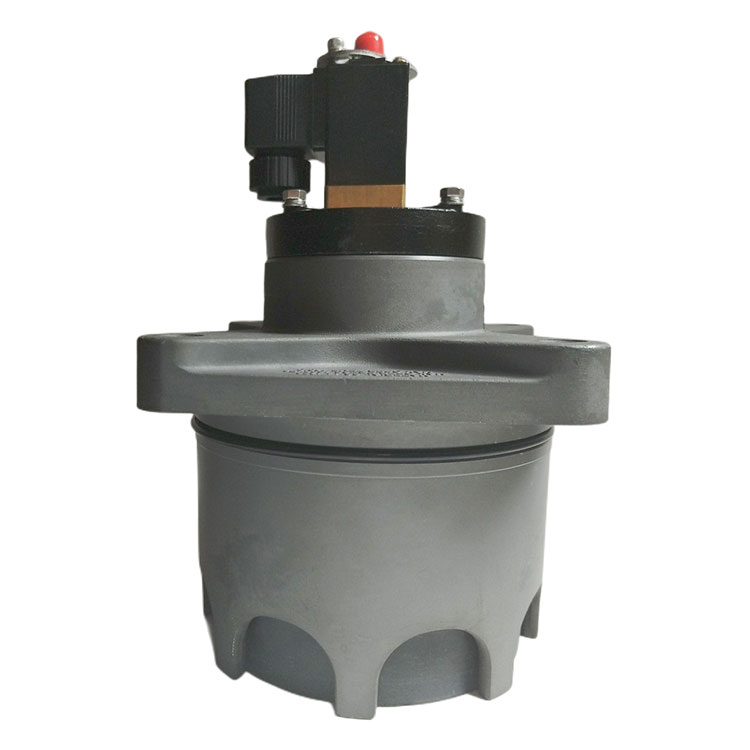

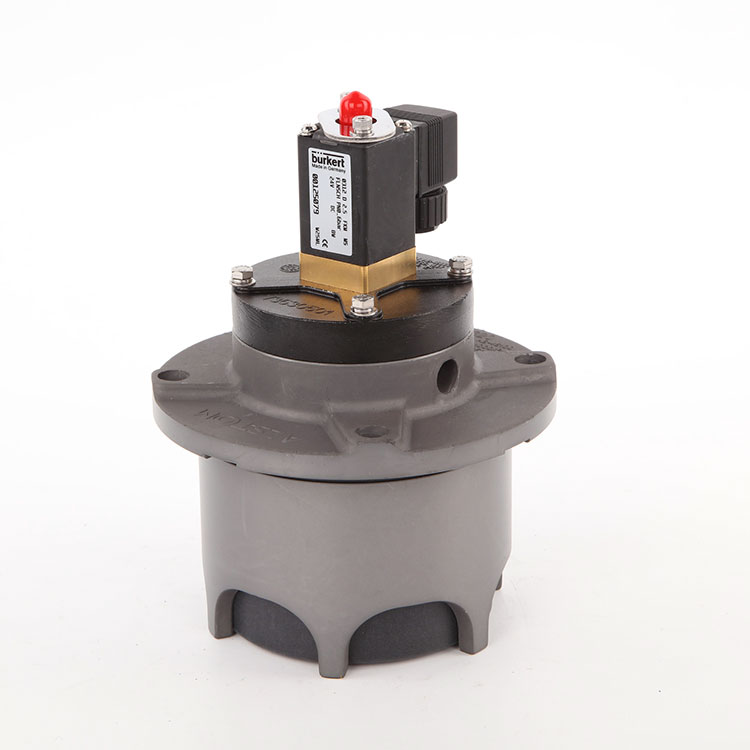

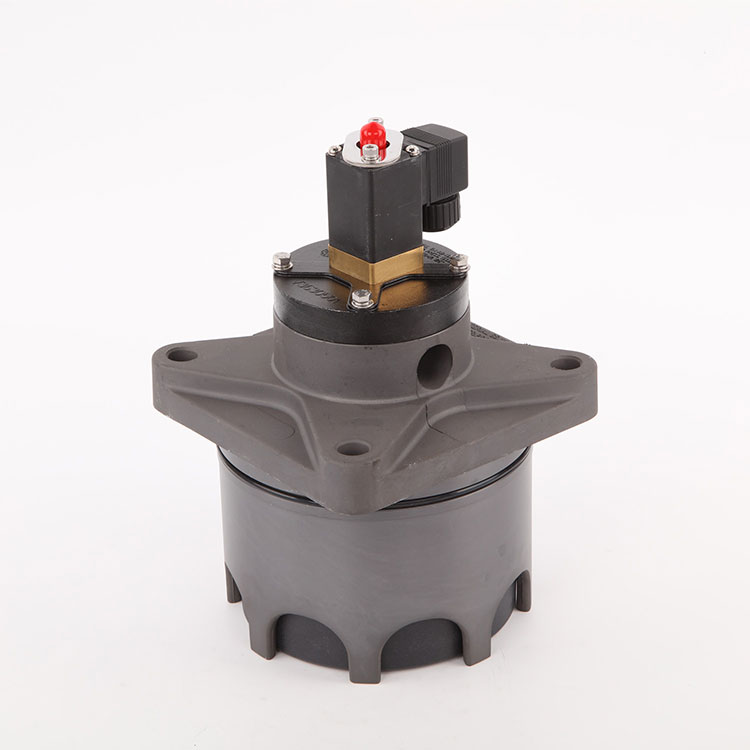

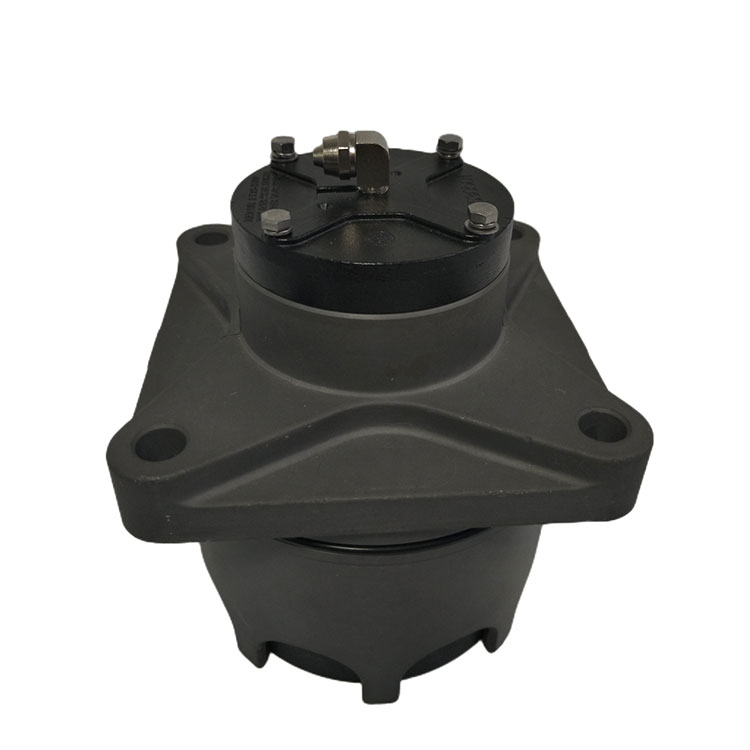

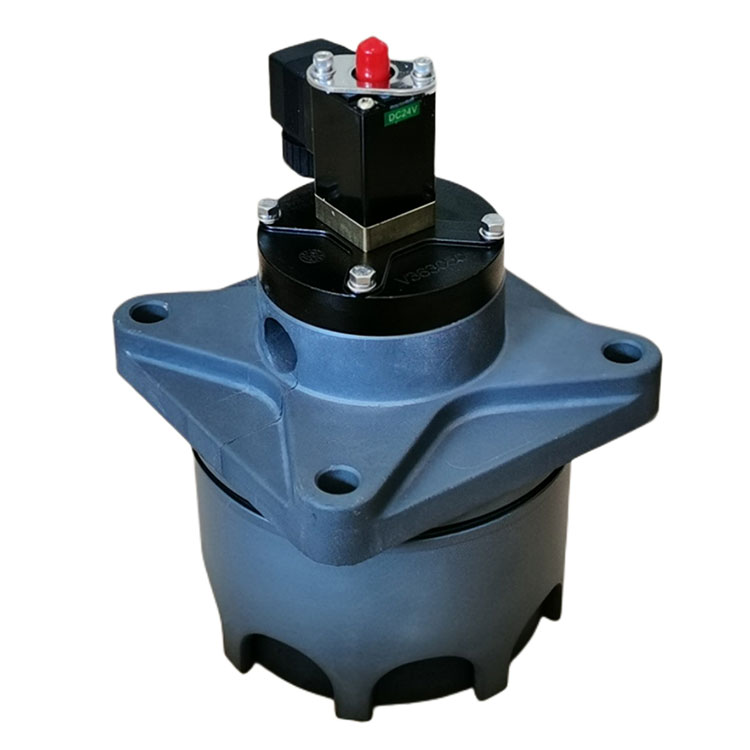

วาล์วชีพจรลูกสูบ

Qingdao Star Machine ให้วาล์วพัลส์ลูกสูบ V1614718 มันขึ้นอยู่กับวาล์วชีพจรคลื่นแม่เหล็กไฟฟ้าไดอะแฟรมและการออกแบบกลไกลูกสูบโดยใช้โครงสร้างฝังตัวที่มีประสิทธิภาพการเป่าที่แข็งแกร่งขึ้นและอายุการใช้งานที่ยาวนานขึ้น คุณสมบัติหลักของมันคือ:

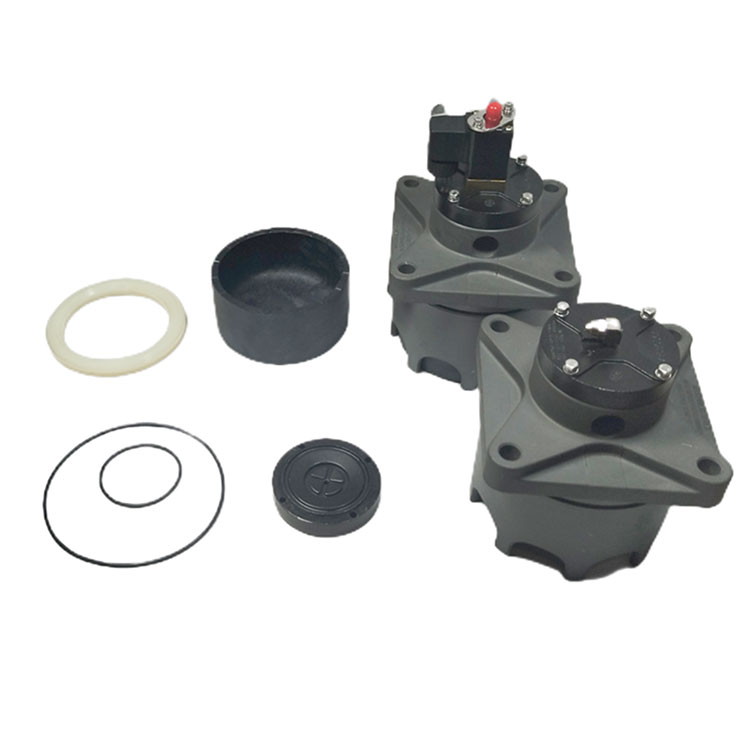

คุณสมบัติเชิงโครงสร้าง

ประกอบด้วยหัวนักบินแม่เหล็กไฟฟ้าลูกสูบและร่างกายวาล์วพื้นที่ของห้องลูกสูบด้านหลังมีขนาดใหญ่กว่าห้องด้านหน้าและแรงลมทำให้มั่นใจได้ว่าสถานะการปิดที่ละเอียดอ่อน

การยกเลิกไดอะแฟรมยางและสปริงแรงดันการใช้โครงสร้างลูกสูบที่มีความแข็งแรงสูงช่วยปรับปรุงความทนทานอย่างมีนัยสำคัญ

หลักการทำงานของวาล์วชีพจรลูกสูบแบ่งออกเป็นสองขั้นตอน:

สถานะการเป่า: หลังจากสัญญาณถูกป้อนโดยคอนโทรลเลอร์ไฟฟ้าหัวนักบินแม่เหล็กไฟฟ้าจะเปิดรูขนถ่ายและก๊าซความดันในห้องด้านหน้าของลูกสูบจะยกลูกสูบขึ้นและเปิดช่องสัญญาณเป่า

สถานะปิด: หลังจากสัญญาณหายไปรูขนถ่ายจะถูกปิดความดันก๊าซในห้องด้านหลังของลูกสูบจะผลักลูกสูบเพื่อรีเซ็ตและปิดช่อง

มาตรฐานทางเทคนิค

ความดันในการทำงาน: 0.2 ~ 0.6MPA

ข้อกำหนดแรงดันไฟฟ้า: DC24V หรือ AC220V/50Hz

เกรดป้องกัน: IP65

สื่อการทำงาน: อากาศสะอาด

อุณหภูมิที่ใช้บังคับ: ประเภทอุณหภูมิห้อง -25 ~ 85 ℃, ประเภทอุณหภูมิสูง -25 ~ 230 ℃

ช่วงชีวิต: 1 ล้านครั้ง

ข้อมูลจำเพาะการติดตั้งของวาล์วชีพจรลูกสูบ

ข้อกำหนดการปิดผนึก: การเชื่อมต่อแบบเกลียวควรเต็มไปด้วยเทปวัตถุดิบ PTFE หรือเกลียวเกลียวและพื้นผิวที่รวมกันของกล่องกระจายอากาศควรเรียบและสะอาด

การประมวลผลแหล่งอากาศ: ท่อทางเข้าอากาศของกล่องกระจายอากาศควรติดตั้งด้วยตัวกรองและตัวควบคุมและด้านล่างมีวาล์วระบายน้ำเพื่อให้แน่ใจว่าอากาศอัดแห้งและปราศจากสิ่งสกปรก

ความแม่นยำในการประมวลผล: การติดตั้งแพ็คเกจอากาศสิ้นสุดลงตามการประมวลผลรูปที่ 2 เพื่อให้แน่ใจว่าการทนต่อขนาดและความขรุขระของพื้นผิว

ข้อกำหนดการทำความสะอาด: ควรทำความสะอาดถุงลมนิรภัยและท่อเป่าอย่างทั่วถึงก่อนการติดตั้งเพื่อหลีกเลี่ยงเศษซากที่เหลือ

การเชื่อมต่อ

เมื่อติดตั้งด้วยรอบท่อกลมควรมีขนาดควรเป็นไปตามรูปที่ 3 เพื่อให้แน่ใจว่าการจับคู่ของการเชื่อมต่อ (เช่นφ150/φ120รูรับแสง)

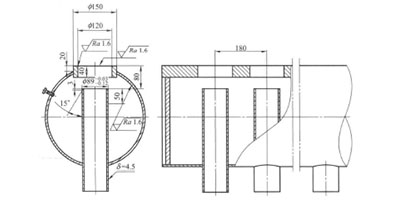

แผนภาพการตัดเฉือนของการเชื่อมต่อท่อร่วม (รูปที่ 2) ระบุขนาดที่สำคัญ: ความกว้างรวม 180 มม., 15 ° Charmfer, Δ = ความหนาของผนัง 4.5 มม.

มิติภายนอก

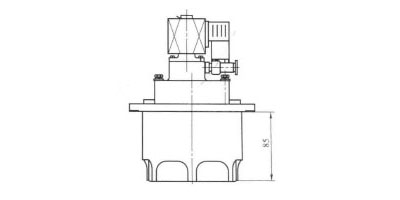

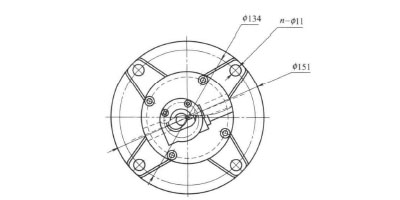

ขนาดภายนอกของวาล์วชีพจรลูกสูบขนาด 3 นิ้วแสดงในรูปที่ 3 โดยมีพารามิเตอร์หลักเช่นความยาวรวมของ 134 มม. และหลุมติดตั้งที่ทำเครื่องหมายφ151mm

ด้วยการออกแบบขนาดกะทัดรัดและการจัดเรียงแบบเป่าลมที่ยืดหยุ่นวาล์วเหมาะสำหรับความต้องการการทำความสะอาดเถ้าที่มีประสิทธิภาพสูงในระบบกำจัดฝุ่นอุตสาหกรรม ด้วยการเพิ่มประสิทธิภาพโครงสร้างลูกสูบและการควบคุมแม่เหล็กไฟฟ้าทำให้สามารถตอบสนองได้อย่างรวดเร็วและการทำงานที่มั่นคงและตรงตามข้อกำหนดที่เข้มงวดของความน่าเชื่อถือและความแม่นยำสำหรับผลิตภัณฑ์ส่งออก
