Optipow 135 ลูกสูบพัลส์วาล์ว

รายละเอียดสินค้า:

วาล์วพัลส์ลูกสูบ Optipow135 เป็นวาล์วลูกสูบพัลส์แม่เหล็กไฟฟ้าแบบฝังตัวรุ่นใหม่ที่พัฒนาขึ้นโดยใช้วาล์วพัลส์แม่เหล็กไฟฟ้าชนิดไดอะแฟรมและกลไกลูกสูบ ทำให้พัลส์เจ็ตทำงานได้ดีขึ้นมาก ไม่ใช้พื้นที่มากนัก และช่วยให้ออกแบบระบบเจ็ตได้ง่ายขึ้น

ห้องทำงานของ Optipow135 แตกต่างจากวาล์วไดอะแฟรมแบบดั้งเดิม เนื่องจากไม่มีชิ้นส่วนที่เปราะบาง เช่น ไดอะแฟรมยางและสปริงแรงดัน แต่จะใช้ลูกสูบที่ทำจากวัสดุที่มีความแข็งแรงสูงแทน ซึ่งทำให้วาล์วลูกสูบพัลส์แม่เหล็กไฟฟ้ามีอายุการใช้งานยาวนานกว่ามาก

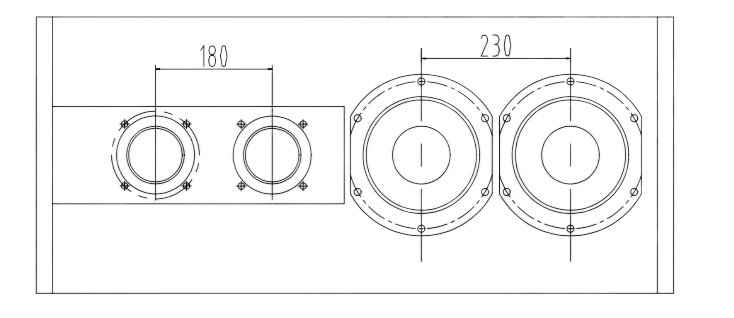

การเปรียบเทียบระยะห่างในการติดตั้งระหว่างพัลส์วาล์ว Optipow135 และพัลส์วาล์วชนิดไดอะแฟรมมาตรฐานที่มีข้อกำหนดเดียวกัน

รูปที่ 1

หมายเหตุ: ระยะห่างในการติดตั้งสำหรับทั้ง Optipow105 และ Optipow135 คือ 180 มม. (ขั้นต่ำ 160 มม.)

พารามิเตอร์ผลิตภัณฑ์:

คำแนะนำในการติดตั้ง

1. เติมเกลียวด้วยเทป PTFE หรือน้ำยาซีลเกลียวเพื่อกระชับและปิดผนึก พื้นผิวผสมพันธุ์ของท่อร่วมลมจะต้องเรียบ ตรวจสอบให้แน่ใจว่าพื้นผิวการผสมพันธุ์เรียบ ตรง และเรียบเพื่อรับประกันประสิทธิภาพการปิดผนึก

2) ติดตั้งตัวกรองและตัวควบคุมความดันบนท่อทางเข้าของท่อร่วมลม และวาล์วระบายน้ำที่ด้านล่างของท่อร่วมลม เพื่อให้แน่ใจว่าไม่มีน้ำสะสมในท่อร่วม และอากาศอัดแห้งและสะอาด

3. พื้นผิวส่วนปลายสำหรับการติดตั้งถังลมจะต้องได้รับการตัดเฉือนตามแผนผังการตัดเฉือนถังลม ปฏิบัติตามข้อกำหนดด้านความสะอาดสำหรับพื้นผิวการติดตั้งถังลมอย่างเคร่งครัด

④ ก่อนการติดตั้งวาล์ว ตรวจสอบให้แน่ใจว่าด้านในและด้านนอกของถังลมและท่อลมสะอาดและไม่มีเศษสิ่งสกปรก

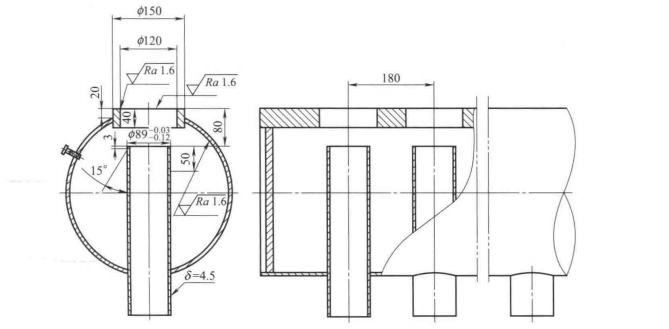

⑤ โปรดดูแผนผังการตัดเฉือนของการเชื่อมต่อท่อร่วมลมในรูปที่ 2
