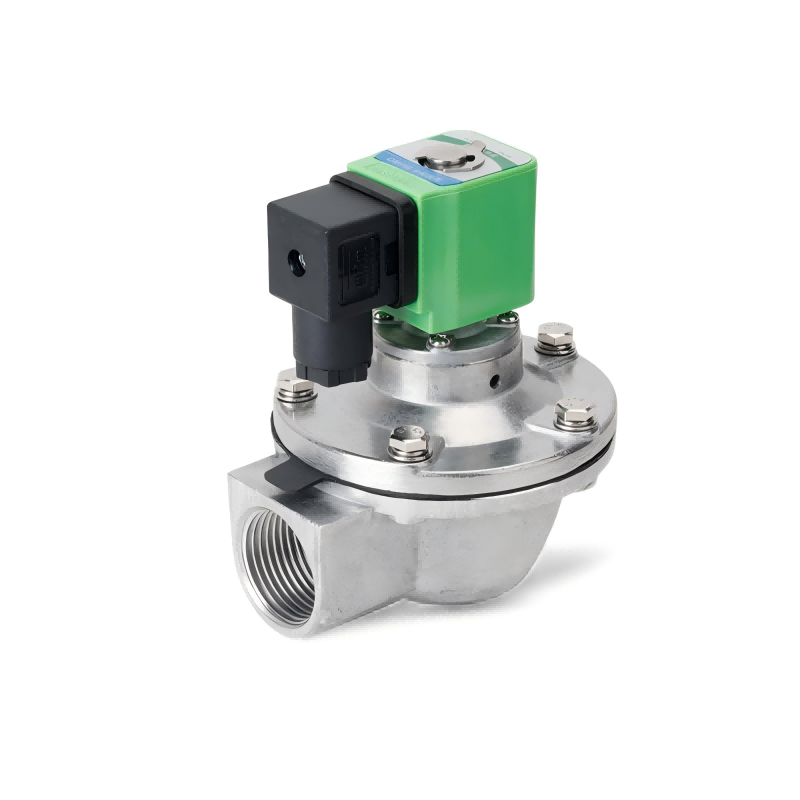

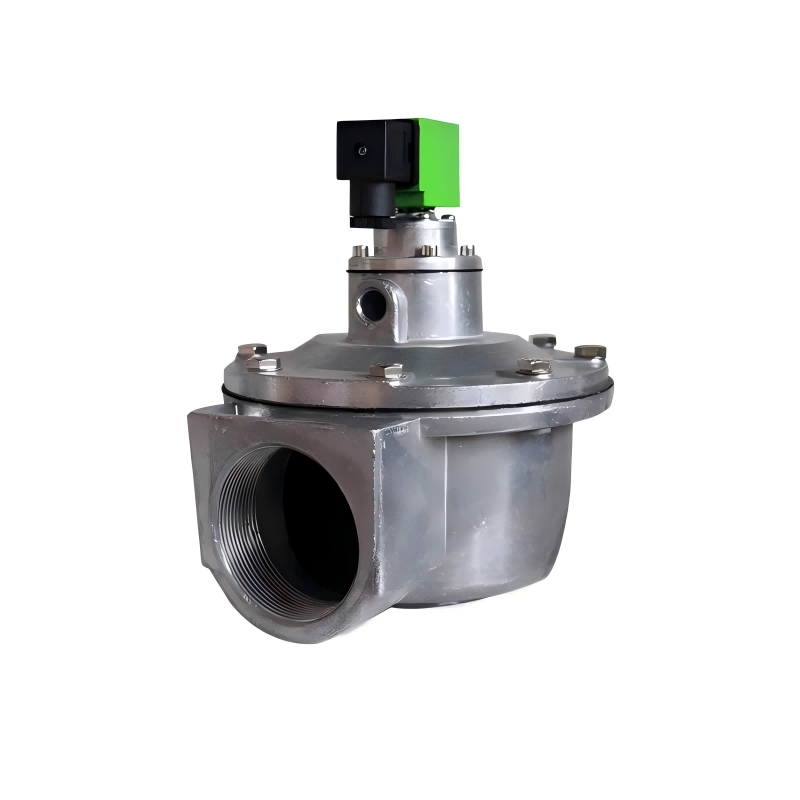

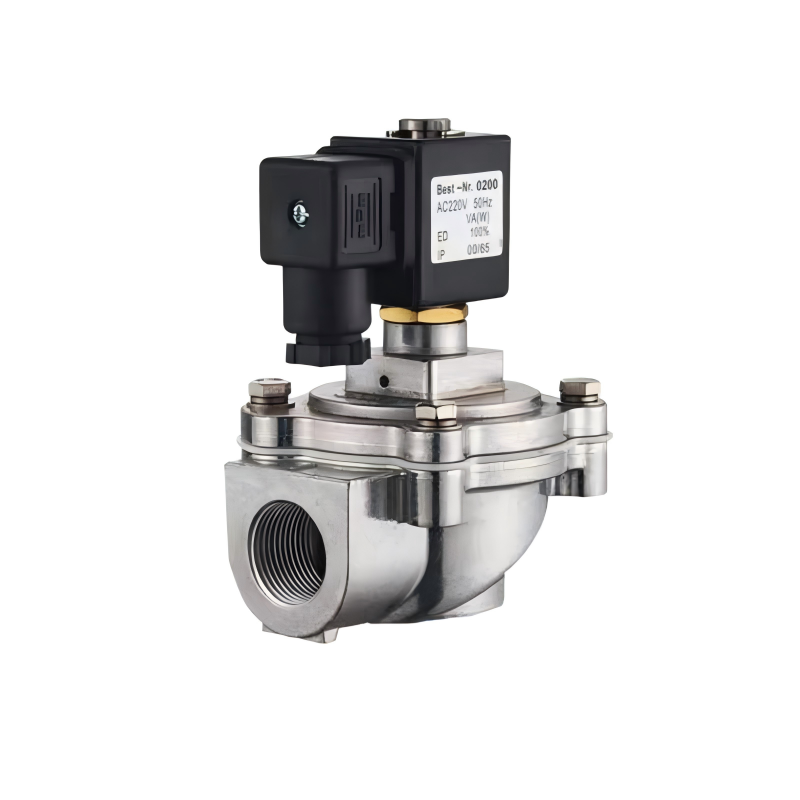

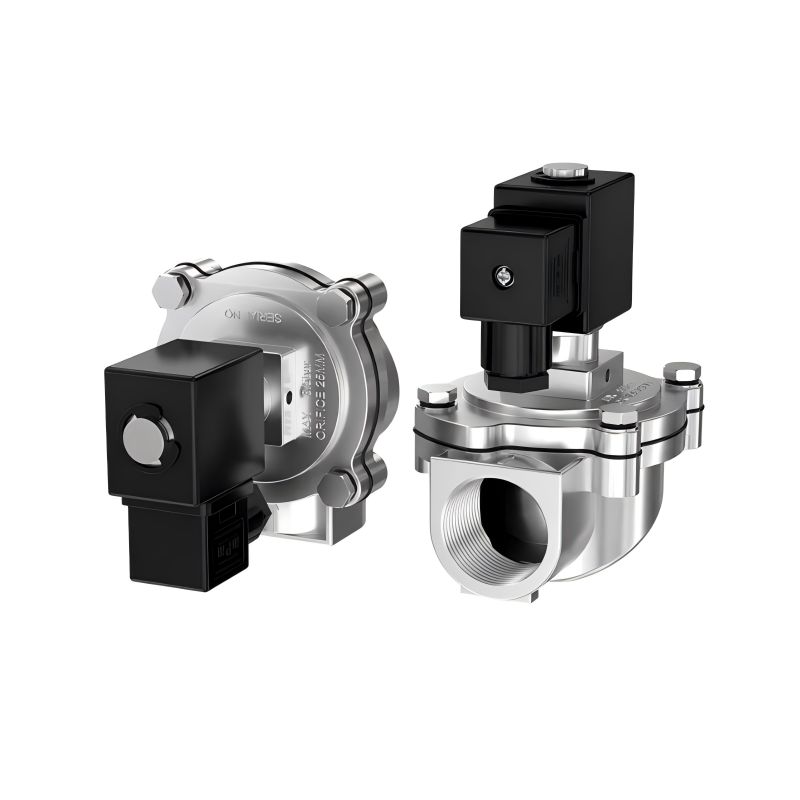

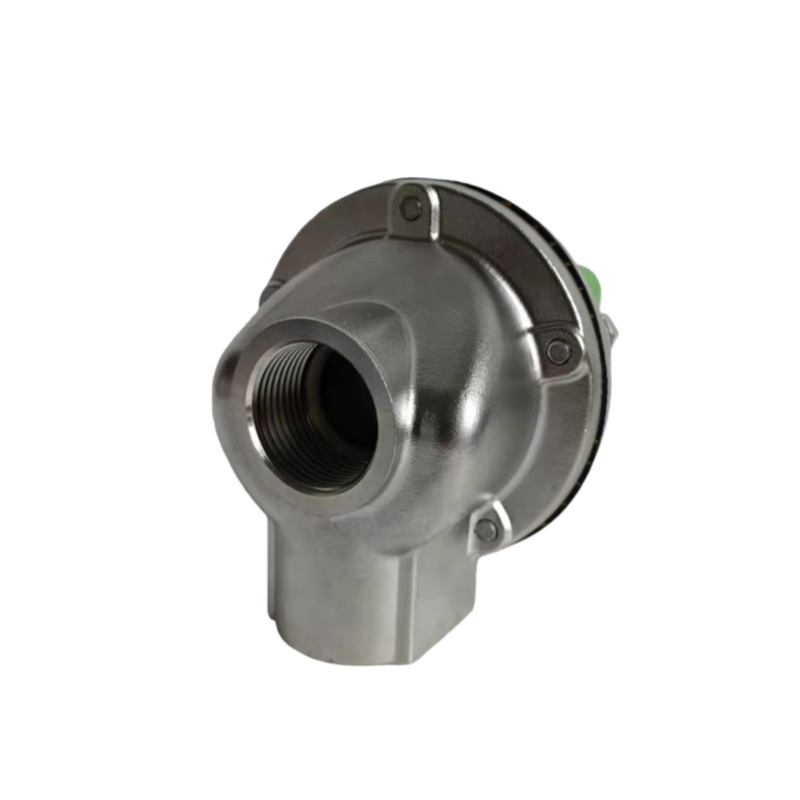

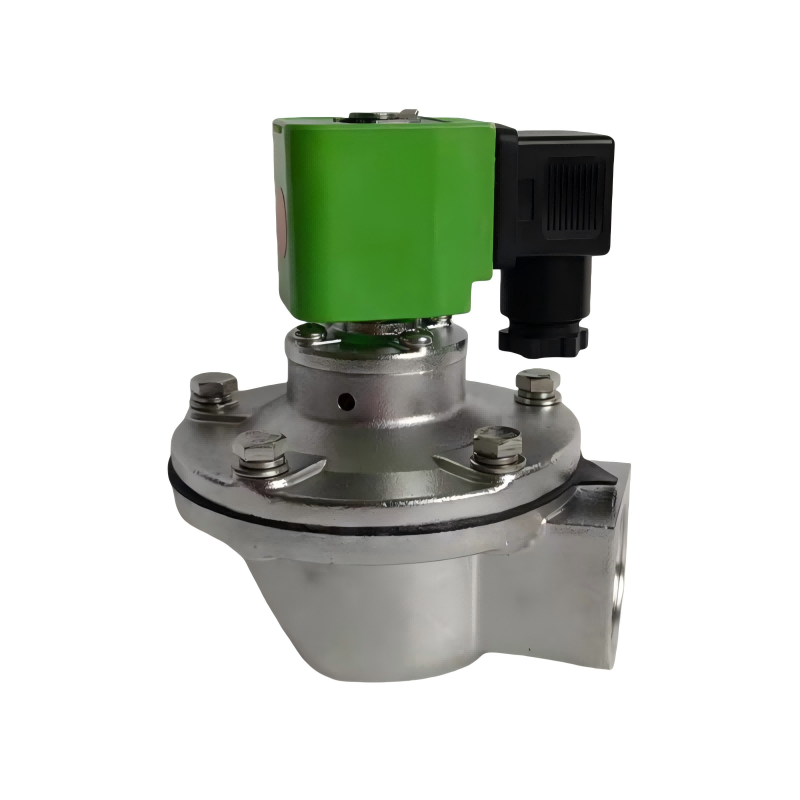

พัลส์วาล์ว DMF-Z

พัลส์วาล์วแม่เหล็กไฟฟ้ามุมขวา DMF-Z เป็นโซลินอยด์วาล์วแบบพิเศษที่ออกแบบมาเพื่อใช้กับเครื่องกรองฝุ่นแบบถุงโดยเฉพาะ ทำหน้าที่เป็นสวิตช์อากาศอัดสำหรับระบบทำความสะอาดแบบพัลส์เจ็ทในเครื่องกรองฝุ่นแบบพัลส์เจ็ทแบบ Baghouse ควบคุมโดยสัญญาณเอาท์พุตจากอุปกรณ์ควบคุมพัลส์เจ็ท โดยจะทำการทำความสะอาดพัลส์เจ็ทตามลำดับบนถุงกรองทีละแถว (หรือห้องต่อห้อง) สิ่งนี้จะรักษาความต้านทานของเครื่องดักฝุ่นไว้ในช่วงที่กำหนดไว้ล่วงหน้า ทำให้มั่นใจในความสามารถในการประมวลผลและประสิทธิภาพในการดักจับฝุ่น ในขณะเดียวกันก็บรรลุเป้าหมายในการสลัดฝุ่นออกจากถุงกรอง

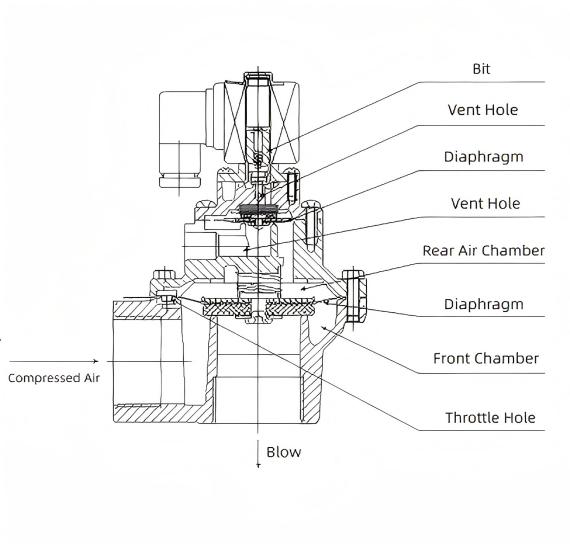

แผนผัง

คุณสมบัติโครงสร้าง

ตัววาล์วและฝาครอบของพัลส์วาล์วแม่เหล็กไฟฟ้ามุมขวา DMF-Z ผลิตจากโลหะผสมอะลูมิเนียมหล่อขึ้นรูป หลังจากการ กระบวนการเตรียมผิว จะมีความ ความทนทานต่อการกัดกร่อน ดีเยี่ยม ไดอะแฟรมและปะเก็นซีลถูกวัลคาไนซ์และประกอบเข้าด้วยกันโดยใช้กระบวนการใหม่ หัวนำร่องแม่เหล็กไฟฟ้าประกอบด้วยวัสดุแม่เหล็กและวัสดุป้องกันแม่เหล็กสแตนเลส สปริงและตัวยึดทั้งหมดทำจากสแตนเลส ท่อเชื่อมต่อตัวจ่ายอากาศ (ช่องอากาศ) และท่อเป่าเก็บฝุ่นจะถูกเสียบเข้าไปในทางเข้าและทางออกของวาล์วตามลำดับ ปลายทั้งสองข้างถูกปิดผนึกโดยการขันน็อตอัดให้แน่น วาล์วมีจำหน่ายในข้อกำหนดสามประการ ได้แก่ 20, 25 และ 40S สำหรับการเลือกเครื่องกรองฝุ่น Baghouse แบบพัลส์เจ็ทที่มีความสามารถในการจัดการอากาศ (การทำให้บริสุทธิ์) ที่หลากหลาย ตัววาล์วและฝาครอบเป็นแบบหล่อขึ้นรูปเพื่อความหนาแน่นสูง พร้อมเคลือบแลคเกอร์โปร่งใสช่วยเพิ่มความต้านทานการกัดกร่อน ซีลไดอะแฟรมใช้วัสดุผสมโลหะและยางเพื่อความแข็งแกร่งที่ดีเยี่ยมและประสิทธิภาพที่ปราศจากการรั่วซึม หัวนำร่องแบบแม่เหล็กไฟฟ้าให้แรงดึงแม่เหล็กแรงสูงพร้อมการทำงานที่ตอบสนองและเชื่อถือได้ วาล์วแสดงประสิทธิภาพการเปิดที่เหนือกว่า โดยเปิดได้อย่างน่าเชื่อถือที่ 85% ของแรงดันไฟฟ้าที่กำหนด นอกจากนี้ยังแสดงให้เห็นถึงประสิทธิภาพการปิดที่ดีเยี่ยม โดยปิดผนึกได้อย่างน่าเชื่อถือที่ ความดันอากาศ 0.15 MPa

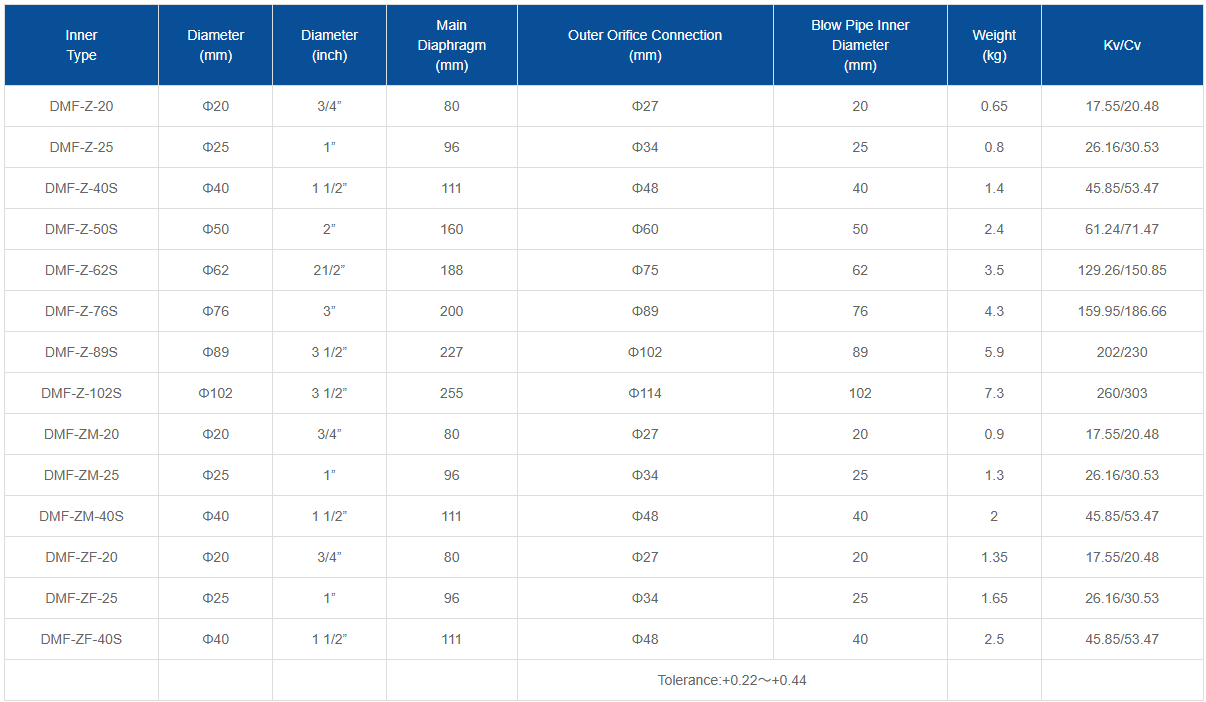

พารามิเตอร์

หลักการทำงาน

ไดอะแฟรมแบ่งวาล์วพัลส์แม่เหล็กไฟฟ้าออกเป็นช่องด้านหน้าและด้านหลัง เมื่อมีการจ่ายอากาศอัดผ่านรูปีกผีเสื้อเข้าไปในห้องด้านหลัง แรงดันห้องด้านหลังจะบังคับให้ไดอะแฟรมปิดผนึกทางออกของวาล์ว และทำให้วาล์วพัลส์แม่เหล็กไฟฟ้าอยู่ในสถานะ "ปิด" เมื่อสัญญาณไฟฟ้าจากตัวควบคุมพัลส์เจ็ทหยุดลง กระดองโซลินอยด์วาล์วจะรีเซ็ต ช่องระบายอากาศห้องด้านหลังปิด และความดันที่เพิ่มขึ้นในห้องด้านหลังบังคับให้ไดอะแฟรมปิดผนึกทางออกของวาล์ว และทำให้วาล์วโซลินอยด์กลับสู่สถานะ "ปิด" วาล์วพัลส์แม่เหล็กไฟฟ้าจะควบคุมการเปิดและปิดช่องระบายของตัววาล์วผ่านสัญญาณไฟฟ้า ในระหว่างการผ่อนปรนวาล์ว ก๊าซแรงดันในห้องด้านหลังจะถูกระบายออก ในขณะที่ก๊าซแรงดันในห้องด้านหน้าจะถูกควบคุมโดยพอร์ตสุญญากาศของไดอะแฟรม เพื่อยกไดอะแฟรมขึ้นเพื่อเริ่มการเป่าพัลส์ เมื่อตัววาล์วหยุดการขนถ่าย ก๊าซที่มีแรงดันจะเติมห้องด้านหลังอย่างรวดเร็วผ่านช่องลดแรงสั่นสะเทือน เนื่องจากพื้นที่รับแรงทั้งสองด้านของไดอะแฟรมเทียบกับตัววาล์วแตกต่างกัน แรงของก๊าซในห้องด้านหลังจึงมีความโดดเด่น วิธีนี้จะปิดไดอะแฟรมเหนือช่องระบายของวาล์วได้อย่างน่าเชื่อถือ โดยจะหยุดการระบายของพัลส์วาล์ว

พื้นที่ใช้งาน

ภาคอุปกรณ์กำจัดฝุ่น

เครื่องกรองฝุ่นแบบ Baghouse: เนื่องจากเป็นองค์ประกอบหลักของระบบทำความสะอาดแบบพัลส์เจ็ท หน่วยเหล่านี้จึงถูกควบคุมโดยตัวควบคุมแบบพัลส์เจ็ทเพื่อเป่าอากาศอัดเข้าไปในถุงกรองตามลำดับ โดยรักษาความต้านทานของตัวเก็บฝุ่นให้อยู่ภายในขีดจำกัดที่ตั้งไว้ล่วงหน้า ช่วยให้มั่นใจถึงความสามารถในการประมวลผลที่สม่ำเสมอและประสิทธิภาพในการดักจับฝุ่น ทำให้มีการใช้กันอย่างแพร่หลายในการควบคุมฝุ่นในอุตสาหกรรมเหมืองแร่ วัสดุก่อสร้าง โลหะวิทยา และอุตสาหกรรมเคมี

เครื่องกรองฝุ่น Air-Box Pulse: วาล์วพัลส์ DMF-Z มุมฉากบางรุ่นสามารถรวมเข้ากับระบบพัลส์เจ็ทของเครื่องกรองฝุ่นแบบพัลส์แอร์บ็อกซ์ โดยทำงานควบคู่กับโครงสร้างแอร์บ็อกซ์เพื่อให้การกำจัดฝุ่นมีประสิทธิภาพ

สาขาการฟอกอากาศ

อุปกรณ์ฟอกอากาศอุตสาหกรรม: ใช้เพื่อควบคุมการไหลของอากาศ ขจัดฝุ่นออกจากพื้นผิวตัวกรอง เพิ่มประสิทธิภาพในการฟอกอากาศ และยืดอายุการใช้งานของตัวกรอง เหมาะสำหรับอุตสาหกรรมที่มีข้อกำหนดด้านความสะอาดของอากาศที่เข้มงวด เช่น อิเล็กทรอนิกส์ ยา และการแปรรูปอาหาร

ระบบฟอกอากาศเชิงพาณิชย์: ในอุปกรณ์ฟอกอากาศสำหรับห้างสรรพสินค้า โรงแรม อาคารสำนักงาน และสถานที่ที่คล้ายกัน วาล์วพัลส์ DMF-Z ช่วยให้เกิดการกรองและการฟอกอากาศที่มีประสิทธิภาพ

อุตสาหกรรมเคมี

การแยกก๊าซและการทำให้บริสุทธิ์: ใช้ในหน่วยแยกก๊าซระหว่างการผลิตสารเคมีเพื่อควบคุมการไหลและความดันของก๊าซอย่างแม่นยำ ทำให้มั่นใจได้ถึงความเสถียรและประสิทธิภาพในกระบวนการแยก

การควบคุมก๊าซของเครื่องปฏิกรณ์: ภายในเครื่องปฏิกรณ์เคมี จะควบคุมทางเข้า/ทางออกของก๊าซและความดัน เพื่อรักษาสภาวะของปฏิกิริยาให้คงที่ เพิ่มคุณภาพและความปลอดภัยของปฏิกิริยา

ภาคพลังงาน

โรงไฟฟ้าพลังความร้อน: ควบคุมการไหลของก๊าซและไอน้ำที่เผาไหม้เพื่อเพิ่มประสิทธิภาพกระบวนการเผาไหม้ ปรับปรุงประสิทธิภาพการใช้พลังงาน และลดการปล่อยมลพิษ

ระบบการทำให้บริสุทธิ์ก๊าซ: จัดการการกำจัดฝุ่นและอนุภาคระหว่างการทำให้ก๊าซบริสุทธิ์ เพื่อให้มั่นใจในคุณภาพของก๊าซและลดมลภาวะต่อสิ่งแวดล้อม

ระบบนำฝุ่นกลับมาใช้ใหม่

ใช้เพื่อควบคุมการไหลของก๊าซ ความดัน และอุณหภูมิเพื่อการนำฝุ่นกลับมาใช้ใหม่และการนำกลับมาใช้ใหม่อย่างมีประสิทธิภาพ ช่วยลดมลพิษจากไอเสีย ใช้ได้กับขั้นตอนการนำฝุ่นกลับมาใช้ใหม่ในอุตสาหกรรมซีเมนต์ เซรามิค แก้ว และอุตสาหกรรมที่เกี่ยวข้อง

ระบบควบคุมของเหลว

ใช้แรงแม่เหล็กไฟฟ้าเพื่อควบคุมการไหลเข้าและการไหลของของเหลวในการผลิตภาคอุตสาหกรรมอย่างแม่นยำ ใช้ในระบบถ่ายโอนและสูบจ่ายของเหลวสำหรับสารเคมี ยา การแปรรูปอาหารและอุตสาหกรรมที่คล้ายกัน
