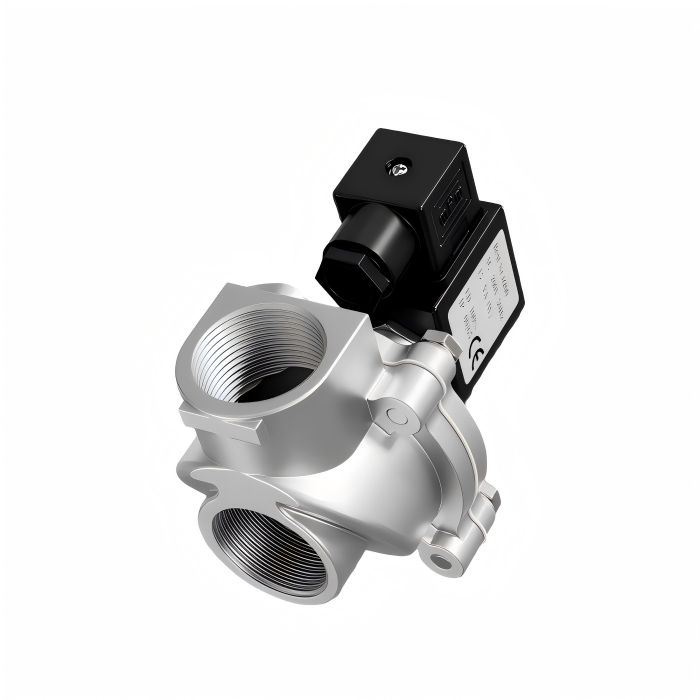

พัลส์วาล์ว DMF-Z-20

DMF-Z-20 วาล์วพัลส์แม่เหล็กไฟฟ้ามุมขวา วาล์วพัลส์แม่เหล็กไฟฟ้า (หรือที่เรียกว่าวาล์วไดอะแฟรม) ทำหน้าที่เป็น "สวิตช์" อากาศอัดสำหรับระบบทำความสะอาดพัลส์เจ็ทในเครื่องกรองฝุ่นแบบพัลส์เจ็ทแบบถุงพัลส์ ควบคุมโดยสัญญาณจากอุปกรณ์ควบคุมพัลส์เจ็ท โดยจะทำความสะอาดพัลส์เจ็ทบนถุงกรองตามลำดับ (หรือช่อง) โดยคงความต้านทานของเครื่องดักฝุ่นไว้ภายในช่วงที่กำหนดไว้ล่วงหน้า เพื่อให้มั่นใจถึงความสามารถในการประมวลผลและประสิทธิภาพในการดักฝุ่น

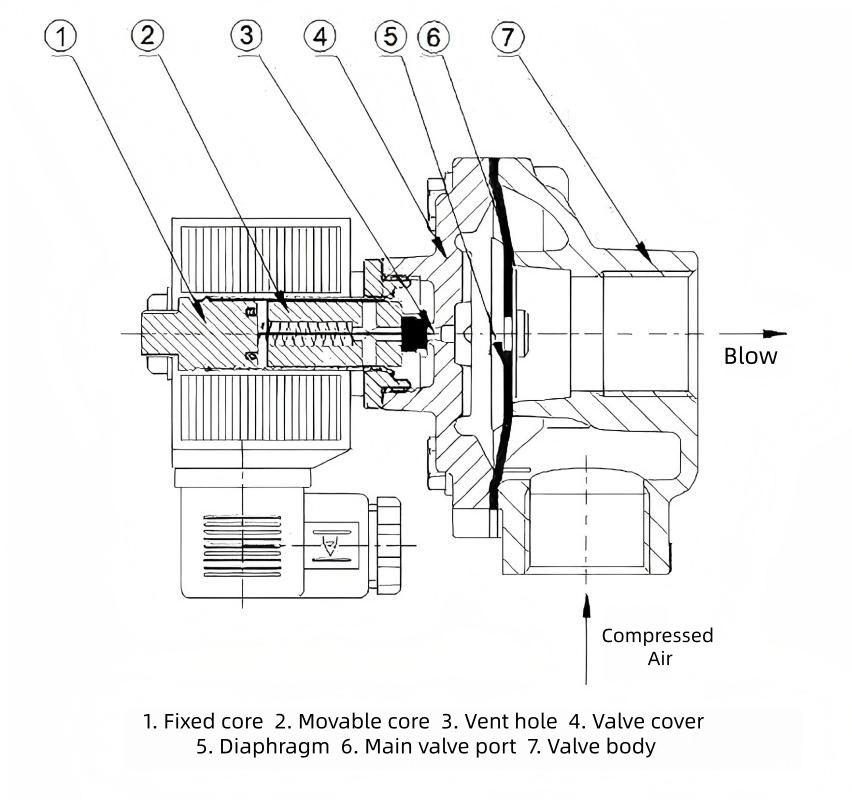

แผนผัง：

คุณสมบัติโครงสร้าง：

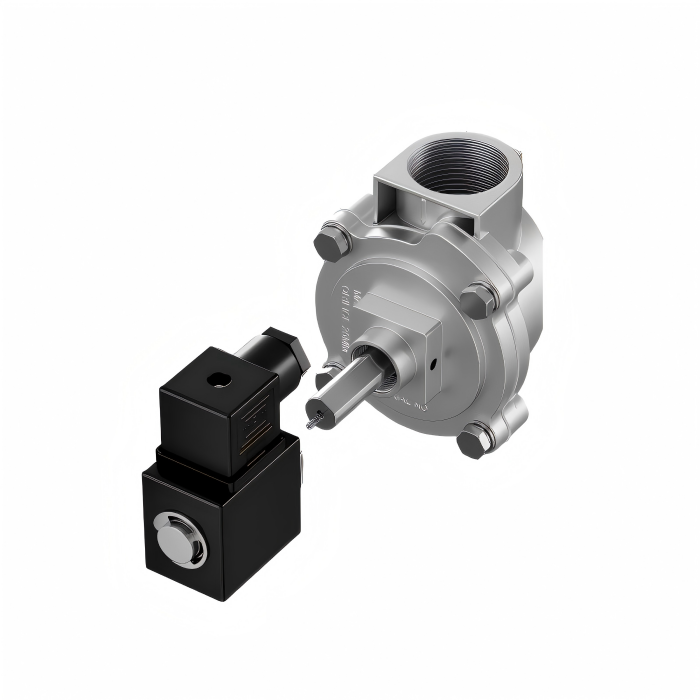

DMF-Z-20 เป็นวาล์วโซลินอยด์พัลส์ไฟฟ้ามุมขวา ลักษณะโครงสร้างมีดังนี้:

การออกแบบมุมขวา: ทางเข้าและทางออกทำมุม 90° ช่วยให้มั่นใจได้ถึงการไหลเวียนของอากาศที่ราบรื่นและเหมาะสมสำหรับการติดตั้งระหว่างถังลมและท่อเป่าเก็บฝุ่น

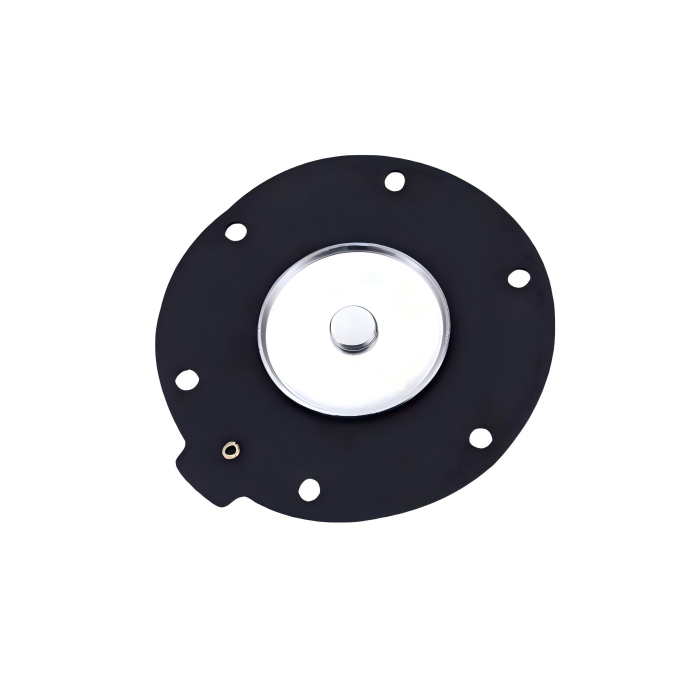

ส่วนประกอบหลัก: ประกอบด้วยหัวแม่เหล็กไฟฟ้า ไดอะแฟรม ตัววาล์ว และสปริง ตัววาล์วทำจากอะลูมิเนียมอัลลอยด์ ในขณะที่ไดอะแฟรมโดยทั่วไปมีโครงสร้างเสริมใยยางไนไตรล์ ให้ความต้านทานการสึกหรอและประสิทธิภาพการซีลสูง

วิธีการเชื่อมต่อ: มีเกลียวเชื่อมต่อ G3/4" ที่มีเส้นผ่านศูนย์กลางระบุ 20 มม.

การสั่งงานไดอะแฟรม: ทำงานโดยแรงดันลมที่แตกต่างกัน เมื่อมีพลังงาน หัวโซลินอยด์จะเปิดช่องระบายเพื่อระบายแรงดันห้องด้านหลัง ช่วยให้แก๊สในห้องด้านหน้ายกไดอะแฟรมขึ้นเพื่อเป่ากลับ เมื่อไม่มีพลังงาน สปริงจะรีเซ็ตเพื่อปิดออริฟิซ เพื่อคืนสถานะที่ปิดผนึก

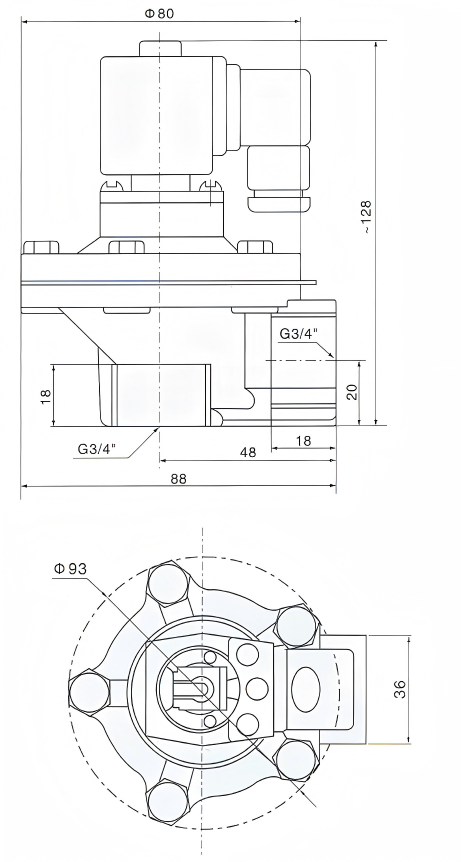

DMF-Z-20 ขนาดโดยรวม:

ข้อมูลจำเพาะทางเทคนิค：

หลักการทำงาน：

DMF-Z-20 วาล์วพัลส์แม่เหล็กไฟฟ้ามุมขวา ไดอะแฟรมจะแบ่งวาล์วพัลส์แม่เหล็กไฟฟ้าออกเป็นช่องอากาศด้านหน้าและด้านหลัง เมื่อมีการจ่ายอากาศอัด มันจะเข้าสู่ห้องด้านหลังผ่านช่องปีกผีเสื้อ ณ จุดนี้ แรงดันห้องด้านหลังจะบังคับให้ชุดไดอะแฟรมปิดผนึกทางออกของวาล์ว และทำให้วาล์วพัลส์แม่เหล็กไฟฟ้าอยู่ในสถานะ "ปิด"

สัญญาณไฟฟ้าจากอุปกรณ์ควบคุมพัลส์เจ็ททำให้กระดองวาล์วหดกลับ ซึ่งจะเป็นการเปิดพอร์ตไอเสียในห้องด้านหลัง และลดแรงดันลงอย่างรวดเร็ว ชุดไดอะแฟรมจะเคลื่อนไปด้านหลัง ทำให้อากาศอัดไหลผ่านช่องวาล์ว วาล์วจะเข้าสู่สถานะ "เปิด"

เมื่อสัญญาณไฟฟ้าจากตัวควบคุมพัลส์เจ็ทหยุดลง กระดองของวาล์วพัลส์แม่เหล็กไฟฟ้าจะรีเซ็ต พอร์ตไอเสียของห้องด้านหลังปิดลง และความดันในห้องด้านหลังเพิ่มขึ้น บังคับให้ชุดไดอะแฟรมปิดผนึกแน่นกับทางออกของวาล์ว วาล์วพัลส์แม่เหล็กไฟฟ้าจะกลับสู่สถานะ "ปิด"

พื้นที่ใช้งาน：

แกน DMF-Z-20 ได้รับการออกแบบมาสำหรับระบบทำความสะอาดตัวเก็บฝุ่นแบบพัลส์เจ็ท Baghouse ซึ่งเข้ากันได้กับถุงกรอง ตลับกรอง หลอดเซรามิก และองค์ประกอบการกรองอื่นๆ โดยทำหน้าที่เป็น “สวิตช์” อากาศอัดสำหรับระบบโบลแบ็ค การใช้งานเน้นไปที่การตั้งค่าอุตสาหกรรมที่มีฝุ่นสูง:

การควบคุมฝุ่นสิ่งแวดล้อม:ระบบทำความสะอาดแบบพัลส์เจ็ทเข้ากันได้กับเครื่องกรองฝุ่นแบบ Baghouse/Cartridge ต่างๆ

การผลิตภาคอุตสาหกรรม:วัสดุก่อสร้าง (ซีเมนต์/ปูนขาว) โลหะวิทยา (เหล็ก/การถลุง) การทำเหมืองแร่ เคมีภัณฑ์ ยา การแปรรูปอาหารสัตว์ งานไม้ การทำกระดาษ ฯลฯ

การใช้งานอื่นๆ:ช่วยเป่าในระบบลำเลียงแบบนิวแมติก และอุปกรณ์/สภาวะการทำงานที่ต้องมีการทำความสะอาดพัลส์เจ็ท
