อะไรคือความแตกต่างระหว่างพัลส์วาล์วมุมขวา วาล์วใต้น้ำ และวาล์วทางตรง? จะเลือกตามความต้องการได้อย่างไร?

เนื่องจากเป็นส่วนประกอบหลักในการสั่งงานในระบบทำความสะอาดแบบพัลส์เจ็ท วาล์วพัลส์แม่เหล็กไฟฟ้าจึงทำหน้าที่เป็น "สวิตช์" อากาศอัดสำหรับเครื่องกรองฝุ่นแบบพัลส์เจ็ตของโรงเก็บฝุ่น ประสิทธิภาพการทำงานส่งผลโดยตรงต่อความสามารถในการประมวลผลของตัวรวบรวมและประสิทธิภาพในการดักจับฝุ่น เพื่อช่วยให้ผู้ใช้ในอุตสาหกรรมเข้าใจความแตกต่างทางเทคนิคอย่างแม่นยำระหว่างพัลส์วาล์วกระแสหลักสามประเภท ได้แก่ มุมขวา ใต้น้ำ และทางตรง และการวางแผนการคัดเลือกตามหลักวิทยาศาสตร์ บทความนี้จึงสรุปโครงสร้าง หลักการ และสถานการณ์จำลองที่เกี่ยวข้องของวาล์วเหล่านี้อย่างเป็นระบบ โดยอิงตามข้อกำหนดทางเทคนิคของอุตสาหกรรมและคุณลักษณะของผลิตภัณฑ์ เป็นข้อมูลอ้างอิงสำหรับการออกแบบทางวิศวกรรมการกำจัดฝุ่นและการใช้งานและบำรุงรักษาอุปกรณ์

I. คำจำกัดความหลักและคุณลักษณะโครงสร้างของพัลส์วาล์วสามประเภท

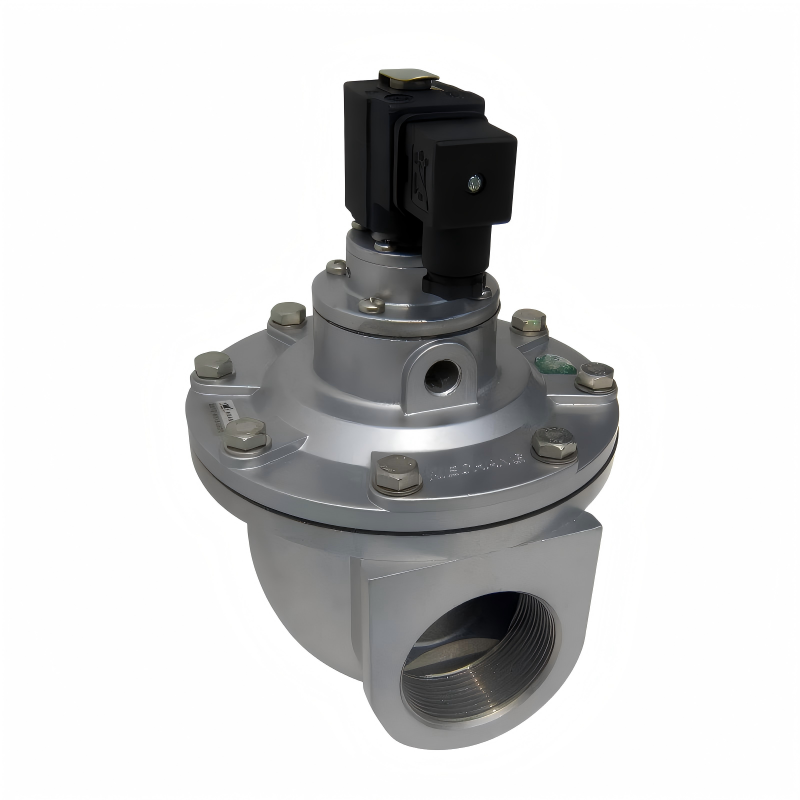

พัลส์วาล์วแม่เหล็กไฟฟ้ามุมขวา

ลักษณะเฉพาะคือท่ออากาศเข้าและท่อทางออกของวาล์วมุมขวาทำมุม 90° ตัววาล์วและฝากระโปรงหล่อโดยใช้วัสดุอลูมิเนียมอัลลอยด์ หลังจากการ กระบวนการเตรียมผิว จะมีความ ความทนทานต่อการกัดกร่อน ดีเยี่ยม ไดอะแฟรมและปะเก็นซีลผลิตขึ้นโดยใช้กระบวนการวัลคาไนซ์คอมโพสิต วัตถุดิบสำหรับหัวนำร่องแม่เหล็กไฟฟ้าประกอบด้วยวัสดุแม่เหล็กประสิทธิภาพสูงและวัสดุป้องกันแม่เหล็กสแตนเลส ส่วนประกอบที่สำคัญเช่นสปริงและตัวยึดทำจากสแตนเลส วิธีการเชื่อมต่อ: ท่อจ่ายลม (ถังลม) และท่อเป่าลมของตัวดักฝุ่นจะถูกสอดเข้าไปในทางเข้าและทางออกของวาล์วตามลำดับ โดยปิดผนึกด้วยน็อตอัดที่ปลายทั้งสองข้าง

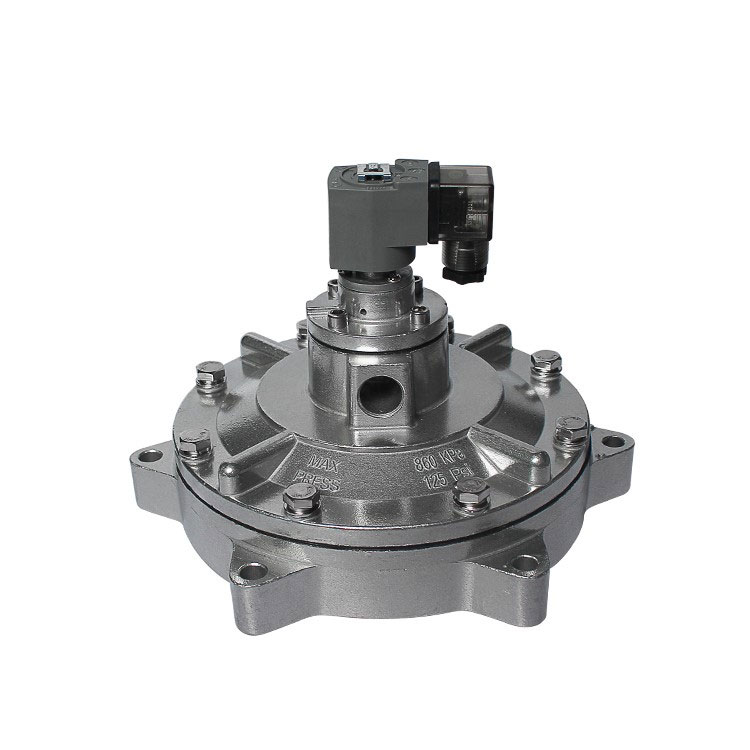

วาล์วพัลส์แม่เหล็กไฟฟ้าแบบจมอยู่ใต้น้ำ

ประกอบด้วยหัวไพล็อตแม่เหล็กไฟฟ้า ชุดไดอะแฟรม (ไดอะแฟรม สปริงแรงดัน ซีล) และตัววาล์ว ติดตั้งโดยจุ่มไว้ในถังเก็บอากาศ โดยจะเชื่อมต่อกับถังเก็บน้ำผ่านหน้าแปลน พอร์ตทางออกตั้งอยู่ตรงกลางภายในตัววาล์วภายในอ่างเก็บน้ำ โดยขยายผ่านส่วนประกอบต่างๆ เช่น อุปกรณ์เจาะผนัง เพื่อเข้าสู่ห้องเป่าเพื่อดำเนินการ วาล์วประเภทนี้มีการออกแบบช่องการไหลที่ได้รับการปรับปรุงซึ่งช่วยลดความต้านทานการไหลของก๊าซได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงแม้ภายใต้สภาวะแรงดันต่ำ การออกแบบนี้ช่วยลดการใช้พลังงานและยืดอายุการใช้งานของไดอะแฟรม

พัลส์วาล์วแม่เหล็กไฟฟ้าแบบตรง

เส้นกึ่งกลางของช่องอากาศเข้าและทางออกอยู่ในแนวเส้นตรงโดยไม่มีการเบี่ยงเบนเชิงมุม โดยมีทิศทางการไหลของก๊าซระบุไว้อย่างชัดเจนบนพื้นผิวตัววาล์ว การติดตั้งเกี่ยวข้องกับการต่อปลายด้านหนึ่งเข้ากับท่ออากาศที่ยื่นออกมาจากถังลมและปลายอีกด้านหนึ่งเข้ากับท่ออากาศของห้องเป่า โครงสร้างที่เรียบง่ายช่วยให้สามารถติดตั้งได้สะดวก ทำให้เป็นส่วนประกอบทั่วไปในตัวเก็บฝุ่นแบบพัลส์ของถังลม

ครั้งที่สอง การวิเคราะห์เปรียบเทียบหลักการทำงานทั่วไปและหลักการทำงานที่โดดเด่น

หลักการทำงานของพัลส์วาล์วมุมขวา

ไดอะแฟรมภายในวาล์วแบ่งออกเป็นช่องอากาศด้านหน้าและด้านหลัง เมื่อมีการจ่ายอากาศอัด อากาศจะเข้าสู่ห้องด้านหลังผ่านทางช่องปีกผีเสื้อ แรงดันในห้องด้านหลังบังคับให้ไดอะแฟรมปิดช่องทางออก และทำให้วาล์วอยู่ในสถานะ "ปิด"

สัญญาณไฟฟ้าจากอุปกรณ์ควบคุมพัลส์เจ็ทจะเคลื่อนกระดองของพัลส์วาล์วแม่เหล็กไฟฟ้า โดยจะเปิดรูระบายอากาศของห้องด้านหลัง ห้องด้านหลังจะลดแรงดันลงอย่างรวดเร็ว ส่งผลให้ไดอะแฟรมหดกลับ จากนั้นอากาศอัดจะพ่นผ่านช่องวาล์ว ทำให้วาล์วพัลส์อยู่ในสถานะ "เปิด" การปล่อยอากาศอัดทันทีจะสร้างกระแสน้ำเจ็ต

เมื่อสัญญาณไฟฟ้าจากตัวควบคุมพัลส์หยุดลง กระดองวาล์วจะรีเซ็ต ช่องระบายอากาศห้องด้านหลังปิด และความดันในห้องด้านหลังเพิ่มขึ้น บังคับให้ไดอะแฟรมกลับติดกับช่องวาล์ว วาล์วพัลส์จะกลับสู่สถานะ "ปิด"

หลักการทำงานของวาล์วพัลส์ใต้น้ำ

วาล์วพัลส์แบ่งออกเป็นห้องด้านหน้าและด้านหลัง เมื่อมีการจ่ายอากาศอัด มันจะเข้าสู่ห้องด้านหลังผ่านช่องปีกผีเสื้อ แรงดันในห้องด้านหลังบังคับให้ไดอะแฟรมปิดผนึกทางออกของวาล์ว ทำให้วาล์วพัลส์อยู่ในสถานะ "ปิด"

เมื่อสัญญาณไฟฟ้าจากตัวควบคุมพัลส์เคลื่อนกระดองวาล์ว ช่องระบายอากาศด้านหลังจะเปิดขึ้น การสูญเสียแรงดันอย่างรวดเร็วในห้องด้านหลังทำให้ไดอะแฟรมเคลื่อนที่ ทำให้อากาศอัดระบายออกทางช่องวาล์ว วาล์วพัลส์จะเข้าสู่สถานะ "เปิด" และปล่อยลมอัดออกมาชั่วขณะ

เมื่อสัญญาณไฟฟ้าจากตัวควบคุมพัลส์หยุดลง กระดองวาล์วจะรีเซ็ต ช่องระบายอากาศห้องด้านหลังจะปิด และความดันในห้องด้านหลังจะเพิ่มขึ้น บังคับให้ไดอะแฟรมต้องปิดผนึกทางออกของวาล์ว วาล์วพัลส์จะกลับสู่สถานะ "ปิด"

หลักการทำงานของพัลส์วาล์วแบบตรง

1. การปิดเครื่อง: อากาศอัดจะเข้าสู่ห้องด้านหลังผ่านรูปีกผีเสื้อ ความดันห้องด้านหลัง > ความดันห้องด้านหน้า ดันไดอะแฟรมเพื่อปิดผนึกทางออกของวาล์วหลัก และปิดวาล์ว

2. การเปิดเครื่อง: ตัวควบคุมพัลส์จะส่งสัญญาณ แรงแม่เหล็กไฟฟ้าจะยกกระดองขึ้น และเปิดรูระบายอากาศ ห้องด้านหลังจะลดแรงดันลงอย่างรวดเร็ว ทำให้เกิดความแตกต่างของแรงดันระหว่างห้องด้านหน้าและด้านหลัง ไดอะแฟรมเคลื่อนที่ไปข้างหลัง เปิดพอร์ตวาล์วหลัก และลมอัดจะถูกเป่าออก

3. รีเซ็ตการปิดเครื่อง: เมื่อสัญญาณไฟฟ้าหยุดลง สปริงกระดองจะกลับมา และปิดรูระบายอากาศ แรงดันในห้องด้านหลังจะถูกคืนกลับผ่านทางรูปีกผีเสื้อ ส่งผลให้ไดอะแฟรมรีเซ็ตและปิดพอร์ตวาล์วหลัก และกลับสู่สถานะเริ่มต้น

III. พารามิเตอร์ทางเทคนิคที่สำคัญและเกณฑ์การคัดเลือก

การกำหนดมาตรฐานพารามิเตอร์ทางเทคนิคหลัก: วาล์วพัลส์มุมขวาและวาล์วผ่านตรงในประเทศทำงานภายในช่วงแรงดัน 0.4-0.6MPa คู่ที่นำเข้าทำงานสม่ำเสมอที่ 0.4-0.6MPa โดยไม่คำนึงถึงประเภท ทั้งสองประเภทไม่มีความแตกต่างพื้นฐานในด้านความทนทานต่อแรงดันหรือพิกัดแรงกดในการใช้งาน

หลักการสำคัญสามประการสำหรับการคัดเลือกทางวิทยาศาสตร์

1.หลักความเข้ากันได้ของแรงดันใช้งาน: สำหรับสถานการณ์แรงดันต่ำ (ต้องการแรงดันแหล่งอากาศลดลง) ให้จัดลำดับความสำคัญของวาล์วพัลส์แม่เหล็กไฟฟ้าที่จมอยู่ใต้น้ำ สำหรับสภาวะแรงดันมาตรฐาน (0.4-0.6MPa) สามารถเลือกประเภทมุมฉากหรือแนวตรงได้อย่างยืดหยุ่นตามข้อจำกัดในการติดตั้ง

2.หลักการจับคู่พื้นที่ในการติดตั้ง: เมื่อถังอากาศและท่อเป่าอยู่ในแนวตั้ง ให้ใช้วาล์วพัลส์แม่เหล็กไฟฟ้ามุมขวา สำหรับโครงร่างเชิงเส้นตรง ให้ใช้พัลส์วาล์วแม่เหล็กไฟฟ้าทางตรง เมื่อจำเป็นต้องติดตั้งภายในถังลม แนะนำให้ใช้วาล์วพัลส์แม่เหล็กไฟฟ้าแบบจุ่มใต้น้ำ

3. หลักการรองรับประเภทอุปกรณ์: ตัวเก็บฝุ่นแบบพัลส์แบบ Air-box ควรใช้วาล์วพัลส์แม่เหล็กไฟฟ้าแบบตรงเป็นหลัก เครื่องกรองฝุ่น Baghouse แบบพัลส์สามารถเลือกพัลส์วาล์วแม่เหล็กไฟฟ้ามุมขวาตามมุมการติดตั้ง สำหรับระบบดักจับฝุ่นขนาดใหญ่ที่ทำงานภายใต้สภาวะแรงดันต่ำ แนะนำให้ใช้พัลส์วาล์วแม่เหล็กไฟฟ้าแบบจุ่มใต้น้ำ

IV. บริบทและ Outlook ของแอปพลิเคชันอุตสาหกรรม

วาล์วพัลส์แม่เหล็กไฟฟ้าถูกนำมาใช้อย่างกว้างขวางในการใช้งานดักฝุ่น และความเสถียรของประสิทธิภาพส่งผลกระทบโดยตรงต่อประสิทธิภาพการรักษาสิ่งแวดล้อมและความต่อเนื่องในการผลิตทางอุตสาหกรรม เนื่องจากมาตรฐานด้านสิ่งแวดล้อมมีการปรับปรุงอย่างต่อเนื่อง ความต้องการพัลส์วาล์วที่ประหยัดพลังงานและมีอายุการใช้งานยาวนานจึงเพิ่มขึ้นอย่างต่อเนื่อง การเปิดตัวการเปรียบเทียบทางเทคนิคและแนวทางการเลือกสำหรับพัลส์วาล์วกระแสหลักสามประเภทนี้มีจุดมุ่งหมายเพื่อช่วยให้ผู้ใช้ในอุตสาหกรรมหลีกเลี่ยงข้อผิดพลาดในการเลือก เพิ่มประสิทธิภาพของระบบดักฝุ่น และลดต้นทุนการดำเนินงาน ในอนาคต ความก้าวหน้าทางเทคโนโลยีจะมุ่งเน้นไปที่การควบคุมแรงดันที่แม่นยำยิ่งขึ้น อายุการใช้งานที่ยาวนานขึ้น และความสามารถในการปรับตัวให้เข้ากับสภาพการทำงานที่หลากหลายได้กว้างขึ้น โดยให้การสนับสนุนองค์ประกอบหลักสำหรับการเปลี่ยนแปลงสีเขียวทางอุตสาหกรรม
